產品概述

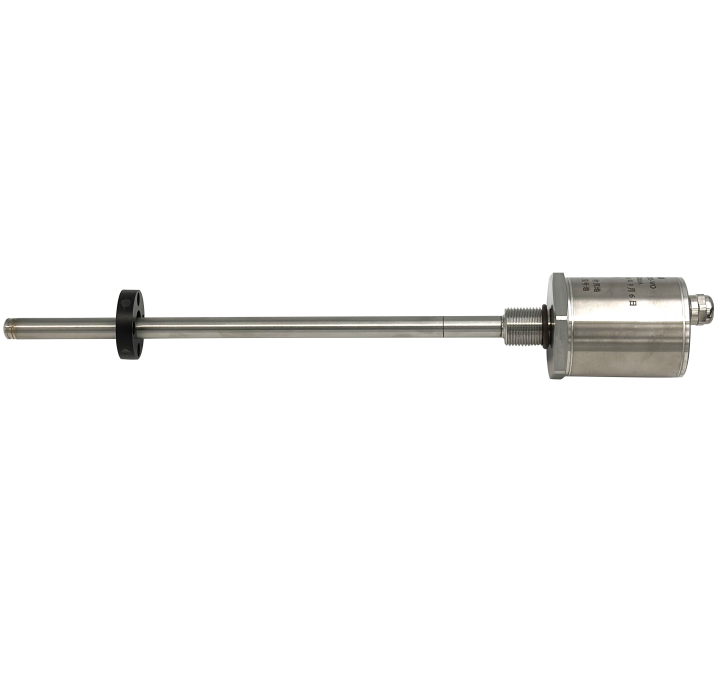

PTP-300-09-BZ磁致伸縮位移傳感器（簡稱“磁尺”）是應用磁致伸縮原理研制而成， 達到計量級精度的新一代精確測量“位移”傳感器。磁尺輸出是真正的絕對位置，不需要定期重新標定和維護，測量過程無須重歸零位。磁尺因其特有的優點，已在國內工控領域得到越來越廣泛的應用。產品為客戶提供電流、電壓、SSI、ModBus、Profibus、Star/Stop等多種信號輸出，在不同的應用場合可以為客戶提供有效的解決方。

產品特點

非接觸式連續測量，使用壽命長；高精度、高重復性測量；絕對量輸出，重啟無須重歸零位；多種信號可選，性能穩定可靠。

應用范圍

廣泛應用于橋梁架設、鐵路鋪設、土木工程、石油鉆井、航空航海、工業自動化、智能平臺、機械加工等領域。


供電電源
+24VDC±10% ；±15VDC±10% ；+12VDC
輸出方式
0～5VDC ?0～10VDC ?-5～+5VDC ??-10～+10VDC ?4～20mADC ?CANopen ?ModBus ?SSI ?Profibus-DP ?Star/Stop
有效量程范圍
剛性結構：50～7600mm
柔性結構：4000~20000mm（可根據客戶特殊要求訂做）
負載特性
電流信號輸出最大負載電阻為500Ω?
電壓信號輸出最大負載電流為2mA
工作電流
＜70mA
工作溫度
-40～+85 ℃
存儲溫度
40～+100 ℃
非線性誤差
＜±0.05% F.S.（300mm以下最大誤差150um）
重復性誤差
＜±0.002% F.S.
分辨率
模擬：采用16BitD/A轉換；數字：＜4μm
遲滯
＜±0.002% F.S.
溫度影響
＜±0.007%/F.S./℃?
零點可調范圍
100%F.S.
滿度可調范圍
100%F.S.
